SET(SPD, ELB)

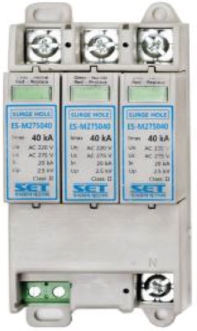

전원용 서지보호기 AC Power SPD (Type - 3Φ4W)
| 제품 사진 | 관련 규격 | KS C IEC 61643-11 |
|---|---|---|
ES-M275040 |
시험등급 | Class Ⅱ |
| 형식 | 조합형 | |
| 크기(가로 x 세로 x 높이) | 53.5 x 116.2 x 62 mm | |
| 재질 | 폴리아미드 66(G30%) | |
| 사용 주파수 | 50 / 60 Hz | |
| 정격 전압 | 삼상, AC 220 V | |
| 최대 연속 사용 전압(Uc) | AC 275 V | |
| 보호 모드 | L1-N, L2-N, L3-N | |
| 최대 방전 전류(Imax) | 40 kA / Mode | |
| 공칭 방전 전류(In) | 20 kA / Mode | |
| 전압 보호 레벨(Up) | 2.5 kV 이하 / Mode | |
| 열폭주 방지 기능 | 내부 분리기 적용 | |
| 상태 표시 기능 | 정상 - 녹색, 비정상 - 적색 | |
| 외부 접점 기능 | Dry contact(각 상별 접점) | |
| 삽입 손실(2 MHz ~ 30 MHz) | 0.2 dB이하 | |
| 반사 손실(2 MHz ~ 30 MHz) | 20 dB이하 | |
| 접속 방법 | 병렬 접속형(탈부착) | |
| 방진 / 방수 보호 등급 | IP 20 | |
| 동작 온도 | -40℃ ~ 70℃ |

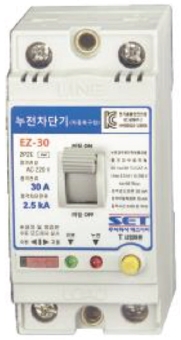

자동복구형 누전차단기 AR-ELB (Auto Reclosing ELB)
| 제품 사진 | 모델명 | EZ-15 | EZ-30 | EZ-50 |
|---|---|---|---|---|
EZ-30 |
상수 및 극수 | 단상 2선식 / 2P 2E | ||
| 보호 기능 | 누전 / 과부하 / 단락 보호 / 충격파 부동작형 / 인체 감전 보호 겸용 | |||
| 정격 전압 및 주파수 | AC 220 V / 50, 60 Hz 겸용 | |||
| 정격 전류 | 10A, 15A | 20A, 30A | 40A, 50A | |
| 정격 감도 전류 | 30 mA | |||
| 정격 부동작 전류 | 15 mA | |||
| 동작 시간 | 0.03초 이내 | |||
| 정격 차단 용량 | 5 kA | 2.5 kA / 5 kA | 5 kA | |
| 과부하 차단 방식 | 열동식 | |||
| 추가 선택 기능 | PF 기능(유효 성분 동작), 오류 방지 기능, 원격 제어 기능 | |||
| 사용 온도 및 습도 | -40 ~ 85℃ / ≤ 90% | |||
| 자동 복구 기능 | 부하 감시 | 복구 동작 전 부하 상태 감시 결과 누전 성분 검출시 복구 부동작, 누전 성분 미검출시 복구 동작 | ||
| 복동동작제한 | 30분 내 3회 복구 동작 후 4회째 차단 동작시 또는 부하 상태 감시 30분 이상 누전 검출시 프로그램 정지 | |||
